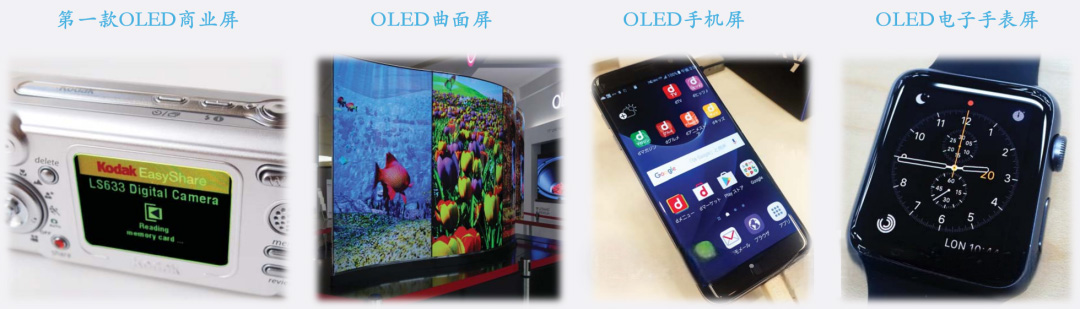

在中小尺寸消费电子市场，AMOLED显示技术凭借高对比度、柔性可弯曲等优势，已成为高端智能手机、智能穿戴设备及曲面屏产品的[敏感词]。

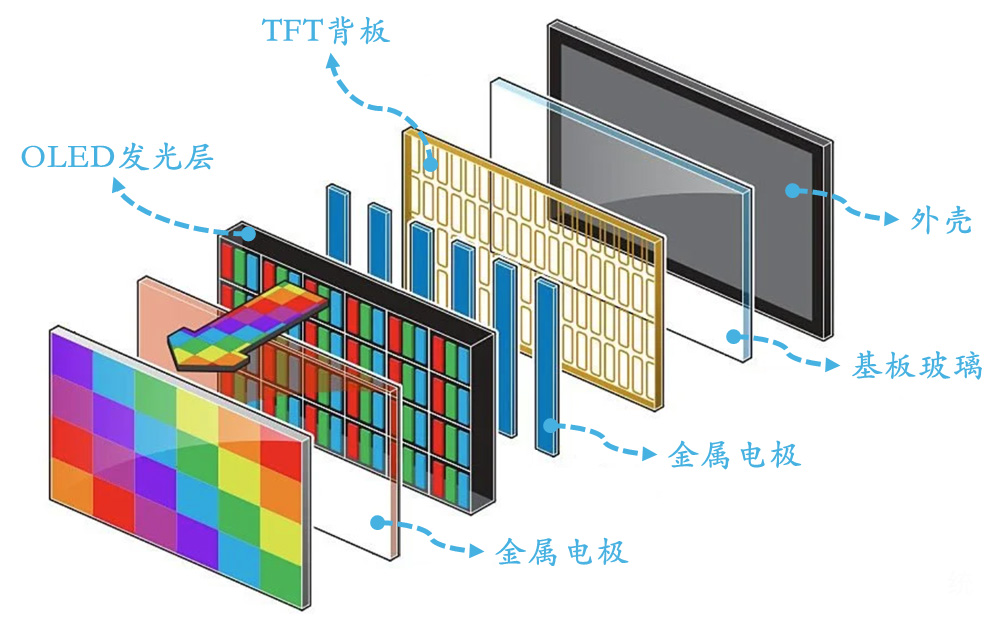

  其核心结构包括OLED发光层、TFT背板、金属电极、基板玻璃及外壳等。

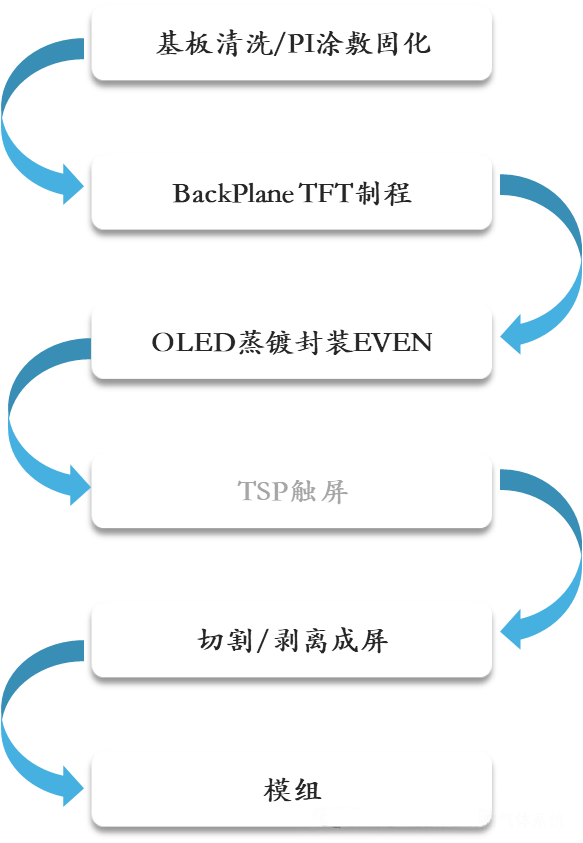

  柔性AMOLED制程涵盖基板清洗/PI涂覆、背板TFT制备、OLED蒸镀封装、触控模块集成、激光剥离与模组组装等关键环节。

  作为一家专注于显示技术研发与制造的企业，希恩凯电子（CNK Electronics Co., Ltd）始终紧跟技术前沿，为客户提供包括OLED模组、液晶屏（LCD screen） 及定制液晶屏（customize LCD） 在内的多元化显示解决方案。

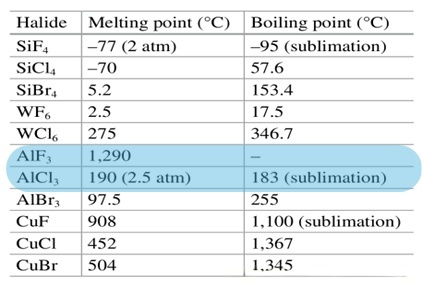

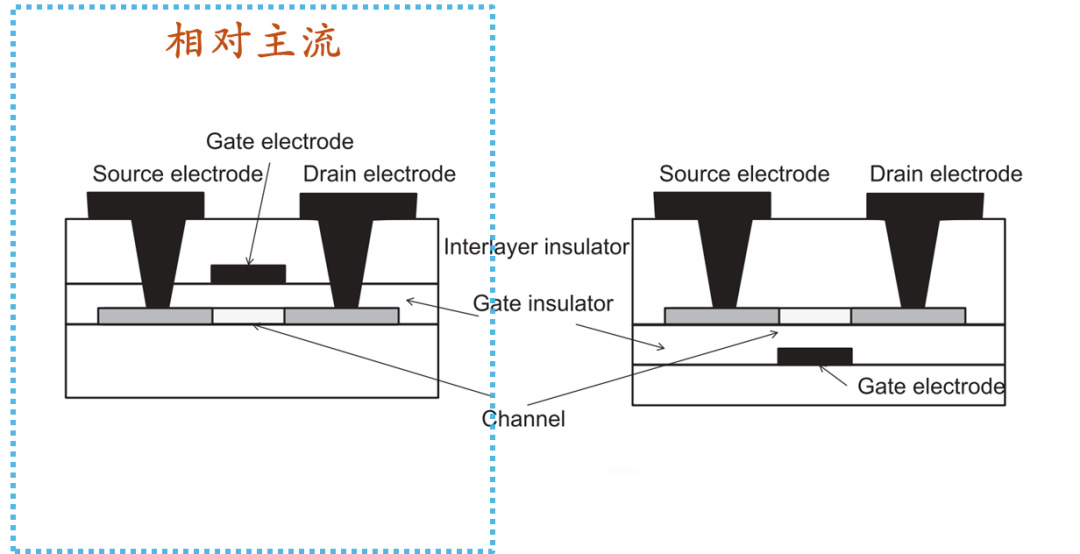

  AMOLED的核心制造工艺涉及多项高技术含量的制程单元。背板TFT（BP）制程中，低温多晶硅（LTPS）技术因其高电子迁移率成为主流，其顶栅结构工艺包含缓冲层沉积、沟道离子注入、激光退火结晶（ELA）、栅极金属溅射及源漏极注入等步骤。特种气体在薄膜沉积、改性与刻蚀中发挥关键作用：例如PECVD工艺使用SiH₄/N₂O/NH₃沉积a-Si/SiNx/SiOx薄膜；原子层沉积（ALD）采用TMA与H₂O形成Al₂O3封装层；干法刻蚀则通过CF4/SF6/Cl2等气体实现高精度图形化，其中BCl3用于还原金属氧化层，Cl2用于生成挥发性刻蚀产物，确保制程清洁高效。

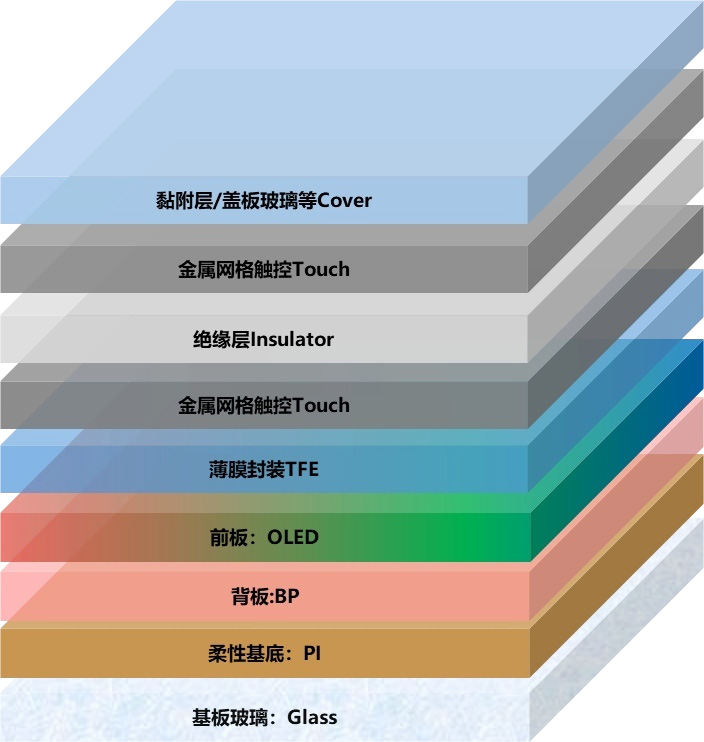

  在柔性AMOLED制造中，激光剥离（LLO）和薄膜封装（TFE）是决定产品可靠性的关键。LLO工艺采用308nm XeCl准分子激光使柔性PI基底从玻璃基板上分离，而TFE技术通过多层薄膜阻隔水氧，延长器件寿命。

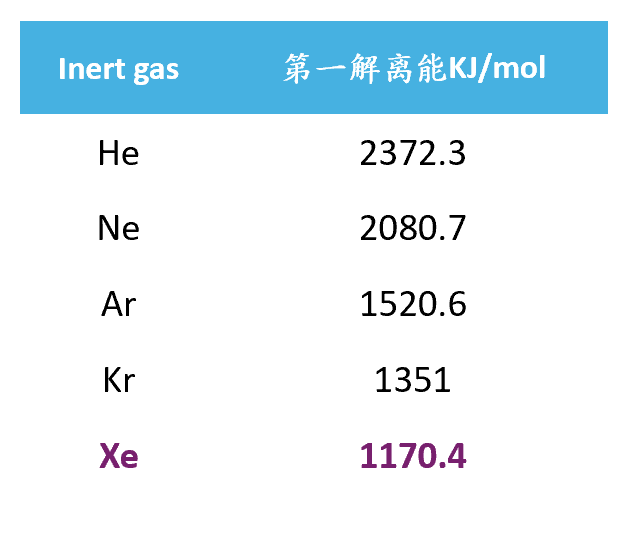

  此外，离子注入（IMP）工艺使用BF3/PH3/H2提供掺杂原子，Xe作为中和气体防止电荷积累。

  随着显示技术向柔性、高分辨率方向发展，AMOLED制程的复杂性和精密度要求日益提升。希恩凯电子通过整合AMOLED与LCD技术优势，持续优化HMI人机交互模组的性能与可靠性，为消费电子、工业控制等领域提供创新显示解决方案。
