在追求[敏感词]视觉体验的智能设备时代，高清显示屏的品质至关重要。然而，数据显示，相当一部分屏幕显示故障的根源在于信号传输不良。作为数据“生命线”的FPC排线，其布局设计的合理性直接决定了产品的可靠性与用户体验。避免常见隐患，请遵循以下核心设计规范与关键注意事项：

核心设计规范：提升排线可靠性的关键点

精密弯折，预防断线风险：

小弯曲半径： 排线弯曲时，半径必须≥5mm。过小的弯折会使内部导线承受过大应力，极易导致断裂。

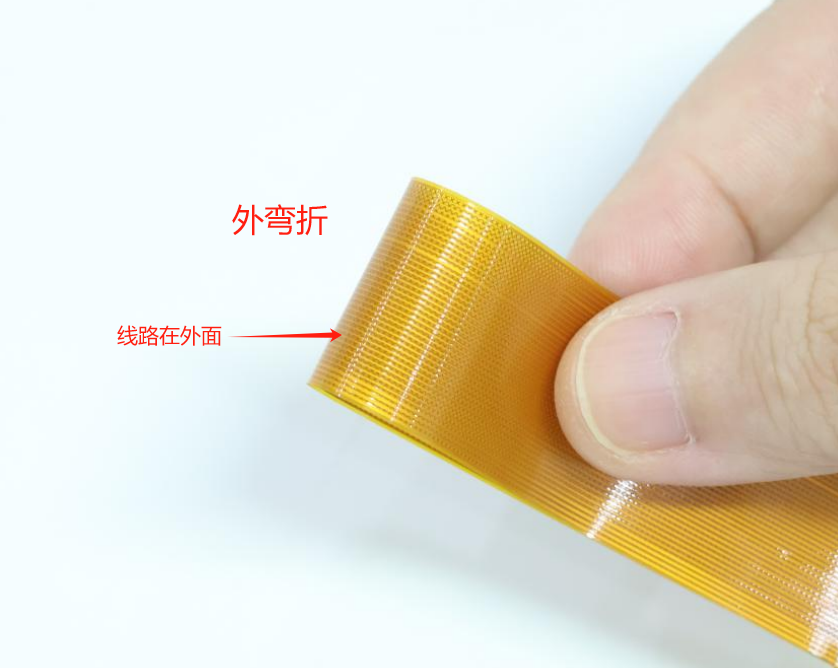

优选弯折方向： 优先采用内弯方式，避免外弯。外弯会显著拉伸导线，降低排线寿命。

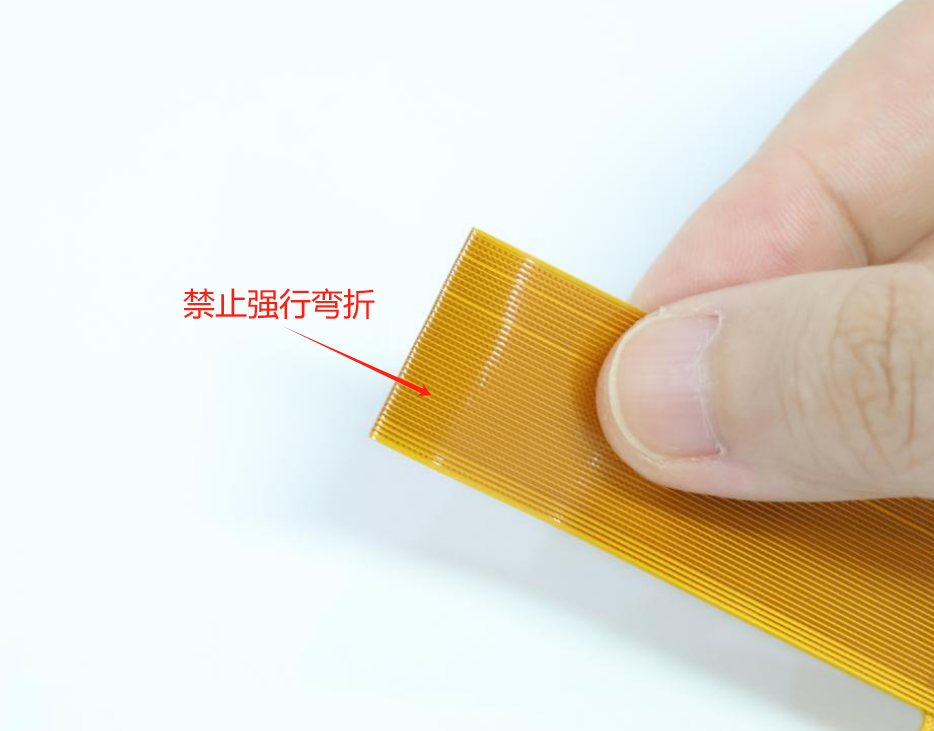

避免反复弯折： 严格限制同一位置的多次弯折操作，力求一次精准到位。

设计提示：微小的弯折损伤往往是批量故障的潜在源头


稳固固定，消除振动干扰：

设备运行中的振动是排线可靠性的“大敌”，容易导致连接器接触不良、信号断续。

有效解决方案： 使用高可靠性压敏胶带对排线路径进行多点牢固固定，这是成本效益极高、能有效预防振动相关故障的措施。

优化长度，确保高速信号完整性：

随着4K/8K高分辨率的普及，FPC传输的数据量激增，排线长度成为信号质量的关键因素。

推荐标准： 显示屏数据传输线长度强烈建议控制在10cm以内。短距离是保障高速、低损耗传输的基础。

特殊长度处理： 若因结构限制必须使用20~30cm排线，务必进行严格的批量验证，以充分确认信号完整性、稳定性及生产良率满足要求。

关键注意事项：规避屏幕损伤与功能限制

TFT 屏幕防护铁律： 显示屏主体[敏感词]不可施加任何外力！ 不当的压力或应力会导致屏幕出现“泛光”(Mura)现象，造成不可逆的损伤。

画面旋转功能限制：

320x480及以下分辨率： 显示屏通常内置全RAM，一般支持90度画面旋转（有助于灵活布局和优化显示效果）。

320x480以上分辨率： 由于内部没有或仅有少量RAM，普遍不支持90度画面旋转。具体型号是否支持，请务必与我司FAE（现场应用工程师）确认！

画面镜像功能： 大部分显示屏型号可通过硬件（如跳线）或软件指令，实现上下或左右方向的画面镜像功能。具体支持情况、型号及实现方式，请与我司FAE确认！
