一、 恒流驱动：亮度一致性的基石

背光 LED 灯必须采用恒流驱动！这是解决“同一电压下不同模组亮度不一致”问题的核心。LED 的正向电压(Vf)存在固有差异（单颗灯典型值 2.7-3.2V）。恒压驱动时，Vf 稍低的灯会流过更大电流，导致更亮；反之则更暗。恒流驱动能精确控制每颗灯的电流（通常 15-20mA），确保单色屏的均匀性和彩色屏色彩还原的准确性。

二、 时序控制：避免画面“残影”与“闪烁”

液晶显示屏开机或从休眠唤醒时，内部液晶分子需要时间响应，不会立即达到稳定显示状态。此时立即点亮背光，用户会看到杂乱的“残影”或不稳定的闪烁。关键设计在于：

开机/唤醒： 背光必须在显示画面稳定刷新至少 30 帧后再开启。这确保了用户看到的是稳定、清晰的初始画面。

关机/休眠： 必须严格遵守“先关闭背光，再关闭显示信号和显示屏电源”的流程。逆序操作可能导致关机瞬间出现异常亮块或“鬼影”。

三、 电路设计与参数计算：安全与效率并重

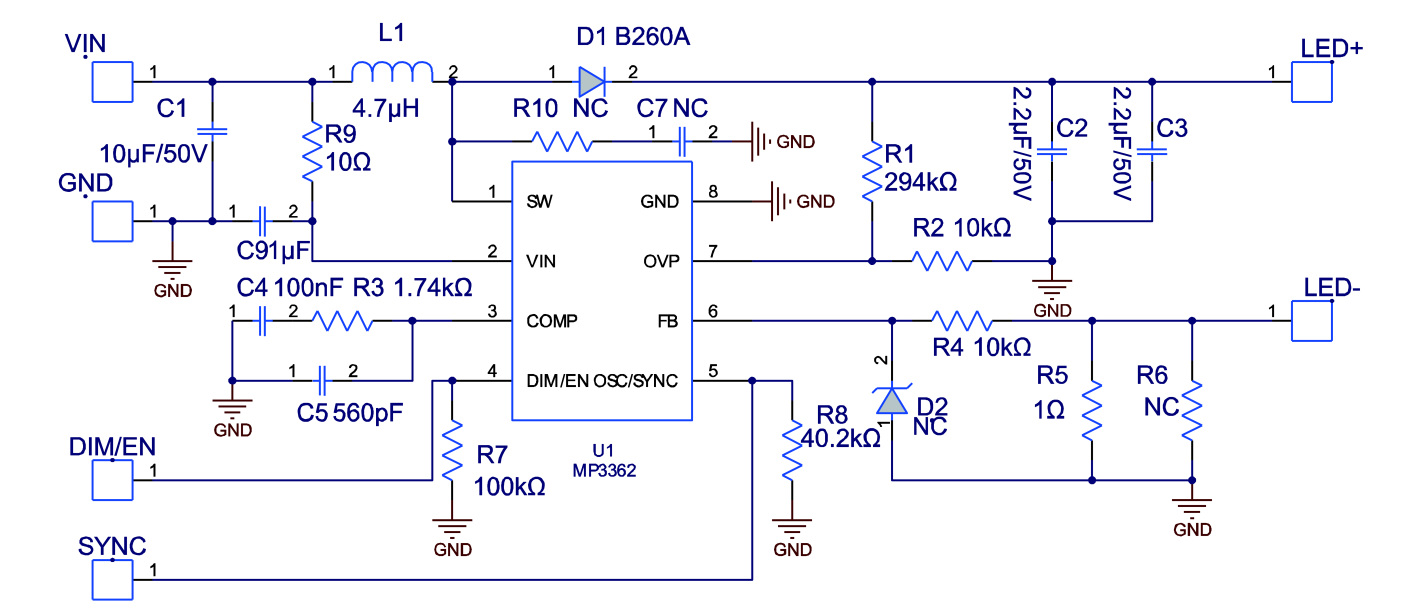

常见的驱动电路结构有：

单灯并联式驱动： 设计相对简单，冗余性好（单灯损坏不影响整体）。但总驱动电流需求大 (例如 8 灯并联需 120-160mA @20mA/灯)。

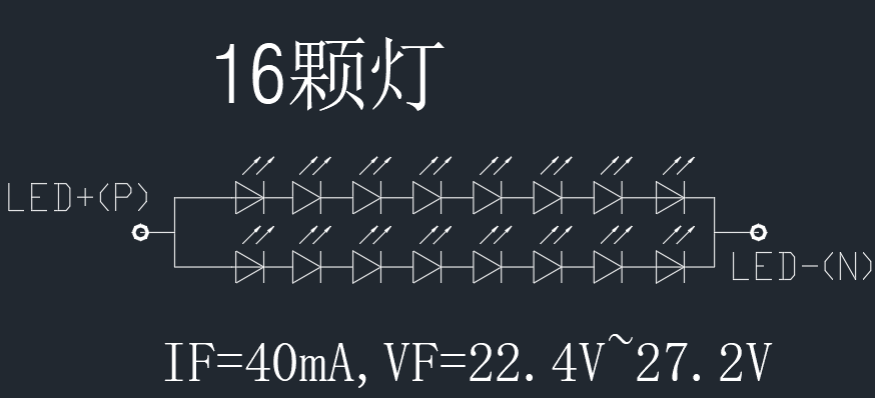

多灯串并联驱动： 更高效，适合中大型液晶显示屏。设计需注意：

串联电压： 单串 LED 总电压 = 单灯 Vf * 串联数量。例如，8 灯串联，驱动电压需 ≥ 3.2V * 8 = 25.6V (需考虑裕量)。

并联电流： 总驱动电流 = 单串电流 * 并联路数。例如，2 串并联，每串电流 20mA，则总电流 = 20mA * 2 = 40mA。

安全边界： 输出电压设计不要超过 36V (常见安全低压上限)，总驱动电流不要超过 300mA (兼顾效率与器件选型)。

结论

优秀的显示屏体验，始于精密的背光驱动设计。无论是成本导向的单色屏还是追求视觉效果的彩色屏，深刻理解并应用恒流驱动原理、严格把控开关时序、精确计算串并联参数并遵守安全规范，是打造高品质、长寿命显示产品的必经之路。这些看似微小的“细节”，恰恰是决定显示屏终品质与用户满意度的关键所在。
